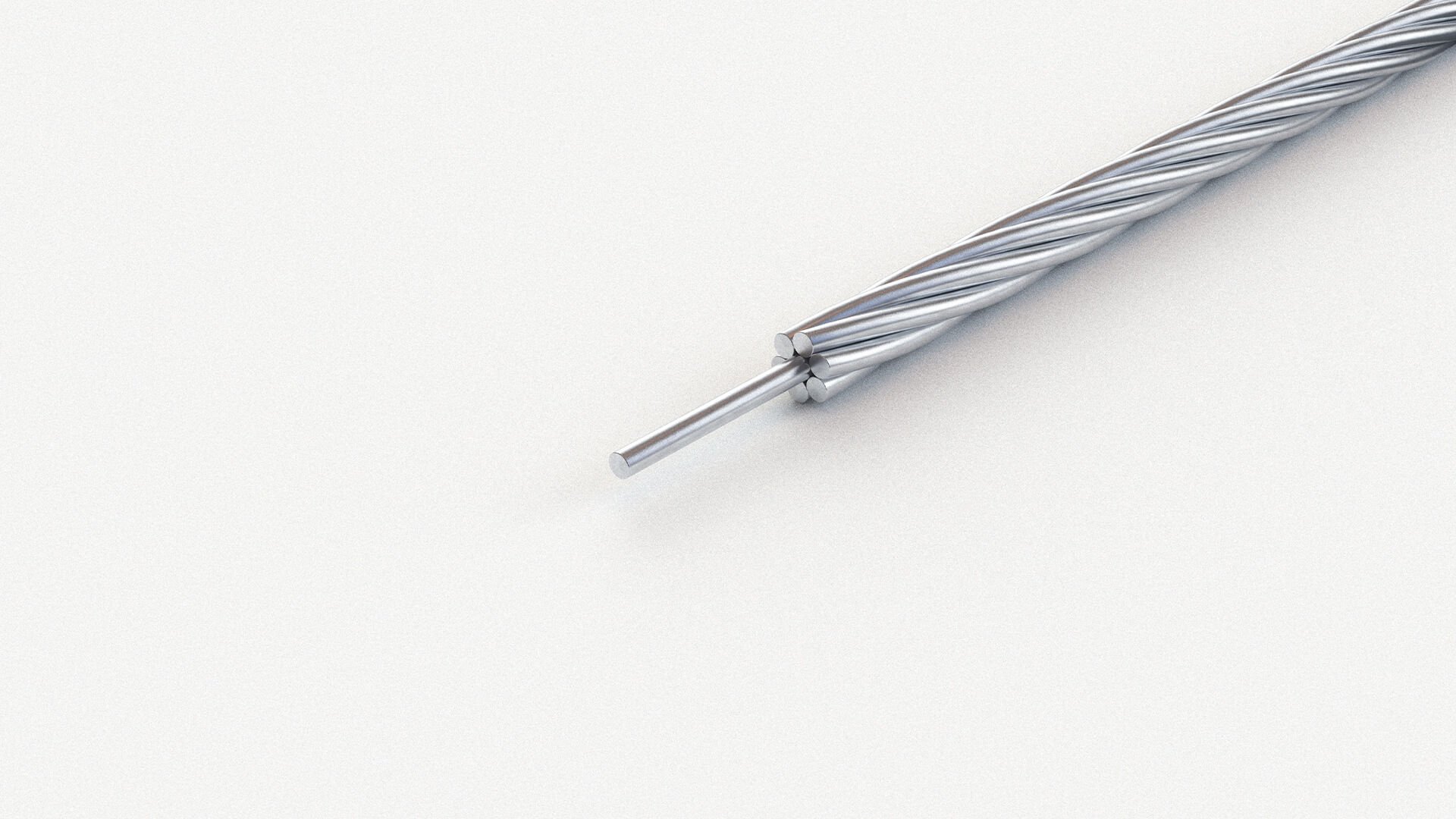

Alüminyum Kaplı Çelik Tel ( ACS )

Алюминиевая плакированная сталь (Aluminum Clad - ACS) изготавливается с высокопроводящим алюминиевым покрытием на центральной стальной проволоке.

Алюминиевый слой наносится на стальной сердечник без сварки и равномерно. Покрытие не теряет адгезию при переносе и изгибе.

Толщина алюминиевого слоя составляет около 25% от общей площади поперечного сечения и не менее 10% от диаметра провода.

Проводимость провода ACS связана с толщиной алюминиевого слоя. Возможны значения проводимости от 14% до 40% ACS.

Толщина алюминиевого слоя увеличивается в соответствии с увеличением значения проводимости. Сталь с алюминиевым покрытием (ACS) имеет высокую коррозионную стойкость, высокое значение прочности и высокие электропроводные свойства.

Эти характеристики очень подходят для использования в заземляющих проводах высоковольтных линий. Он также используется в качестве стального сердечника в проводах ACSR, а также в OPGW и заземляющих проводах.

На высоких частотах важным фактором является скин-эффект.

Поскольку большая часть электрического тока передается по внешней поверхности проводника, алюминиевый слой работает на 100% мощности в таких ситуациях, как удары молнии.

Стандарт проводов ACS 1.1 Международный стандарт IEC 61232-1993:

Провода стальные с алюминиевым покрытием для электротехнических целей ASTM B415-98(2002):

Стандартная спецификация для холоднотянутой стальной проволоки, плакированной алюминием ASTM B502-1998: Стандартная спецификация для стальных армированных алюминием проводов с сердечниками из стали, плакированной алюминием. 2. Испытания проводов ACS: 2.1 Отделка поверхности 2.2 Диаметр 2.3 Предел прочности на разрыв 2.4 Удлинение при разрыве 2.5 Кручение 2.6 Прочность 2.7 Минимальная толщина алюминиевого покрытия 2.8 Напряжение при удлинении 1%
